Module 1 : Initiation

2. Types et éléments de base d'un pc

Ce chapitre vous explique d'abord les types d'ordinateur puis leurs composants et principales caractéristiques. A la fin de ce chapitre vous pourrez choisir le pc qui vous convient et/ou mieux comprendre ce que vous avez acquis comme matériel.

2.1. Les types d'ordinateur

Types

On distingue plusieurs familles d'ordinateurs : les pc personnels, les "gros" ordinateurs et les autres types de pc.

  • a) Les ordinateurs personnels :

Selon ses caractéristiques ils s'utilisent au bureau ou à la maison et peuvent gérer plus spécifiquement du multimédia, des éléments graphiques, des jeux...

Plusieurs tailles : pc de bureau, tout-en-un, portables, ultrabook, netbook...

Les pc de bureau :

Composé d'un boîtier (unité centrale) placé verticalement (tour ou mini-tour) ou horizontalement (desktop ou minipc) et raccordé aux périphériques : écran, clavier, souris, imprimante...

PC de bureau

Les tout-en-un :

Pc de bureau où les éléments de la tour sont incorporés à l'écran (lecteur DVD intégré avec chariot ou avec fente) ; les périphériques habituels sont parfois connectés sans fils : clavier, souris...

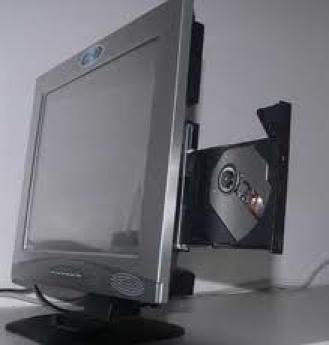

Tout-en-un (21 pouces) Tout-en-un

Les (PC) portables (ou laptop) :

Un boîtier léger et peu encombrant intègre tous les composants : carte mère, écran, clavier, lecteur DVD... Format : A4 ou plus grand.

Les ultrabooks :

Ces pc portables, dont le nom a été déposé par Intel en 2007 doivent respecter certains conditions : épaisseur réduite (21 mm pour 14" pouces ou plus, 18 mm pour un 13.3" ou inférieur), poids réduit (généralement moins d'1,5 kg), processeur basse consommation Intel, démarrage instantané (notamment, mais pas obligatoirement, grâce au SSD ou Solid-State Drive), châssis "unibody" (c.-à-d. d'un seul tenant) permettant de loger des batteries plus grosses dans des boîtiers plus petits, autonomie d'au moins 5h, appareil sécurisé à l'aide des technologies spécifiques.

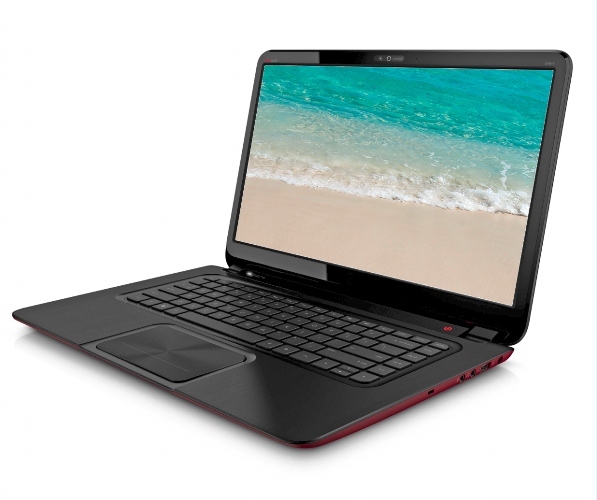

Ultrabook

Les netbooks (ou notebooks ou ultraportables) :

Pc portable encore plus petit (format A5 càd 10 ou 11 pouces, pour pouvoir être transporté et utilisé n'importe où), mais simplifié (sans lecteur DVD...). Dans certains modèles récents, l'écran est tactile et peut se détacher du clavier pour servir de tablette...

pc portable - netbook - console

Exemples (mots clés : pc+portable+écran+détachable)

Les tablet PC et les pc hybrides :

Ce sont des ordinateurs portables équipés d'un écran tactile détachable, ou non, du clavier :

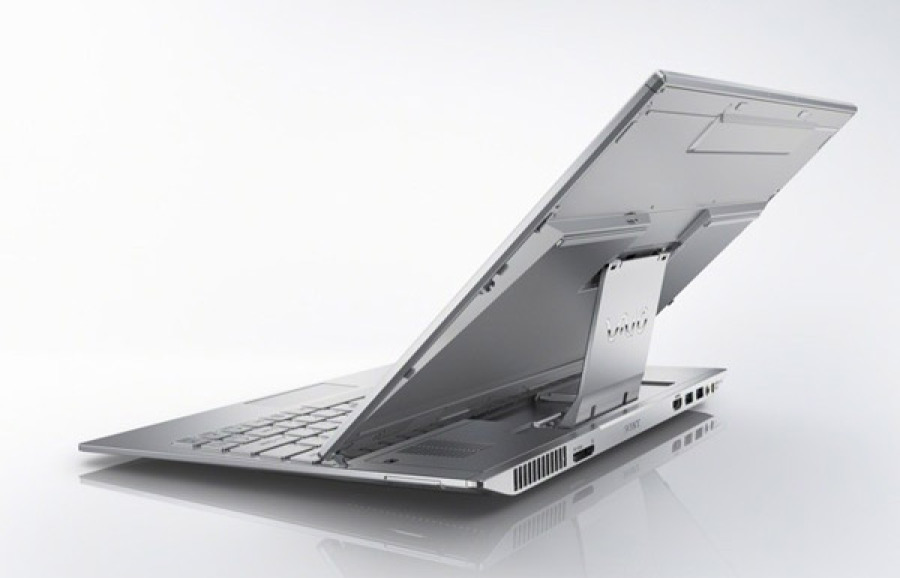

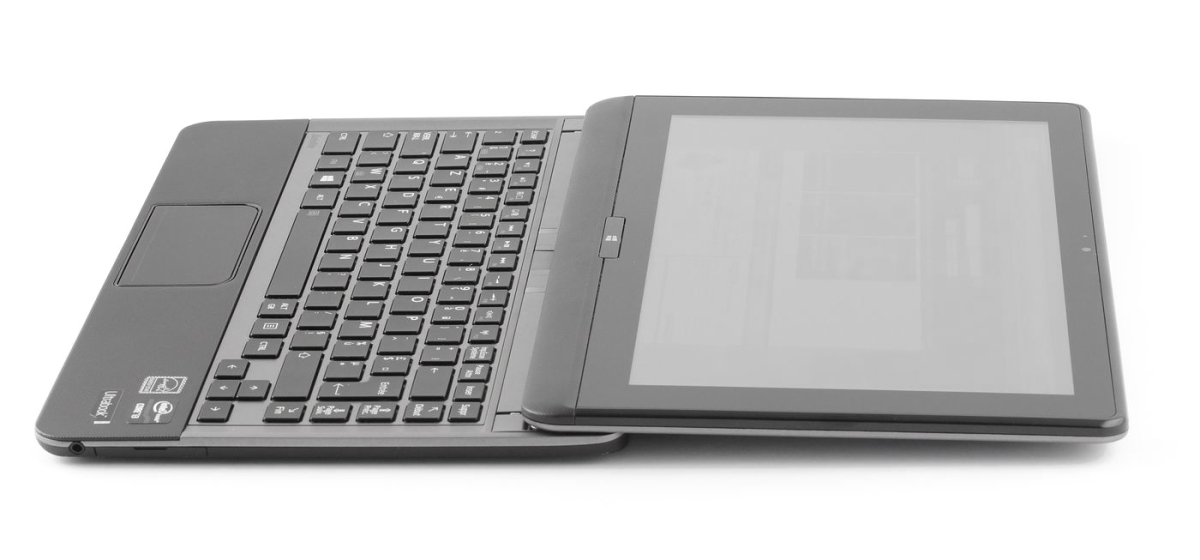

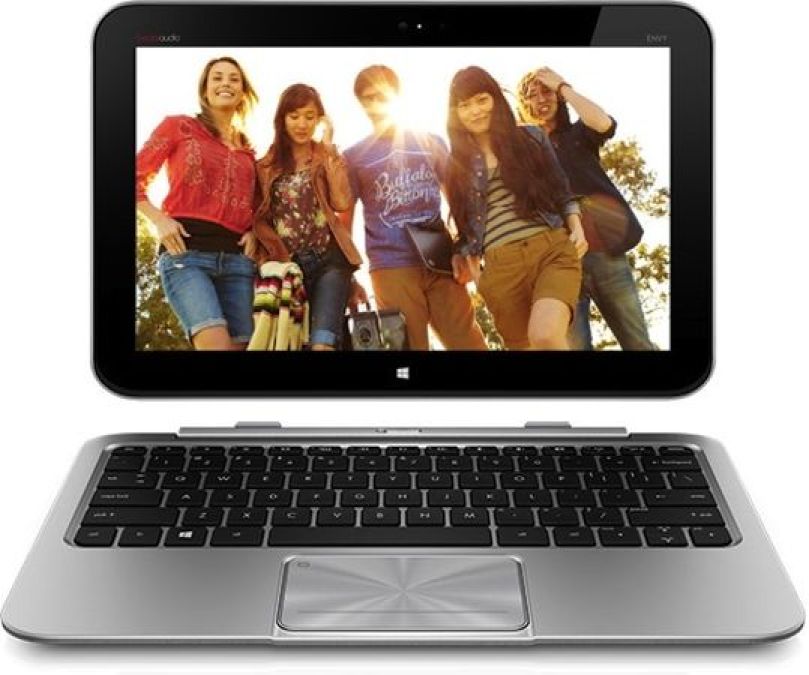

PC et tablette (détachable) PC et tablette (basculante) PC et tablette (glissante)

Ces PC ont souvent des écrans de 11 ou 13" et leurs performances se rapprochent des netbooks et des tablettes.

  • b) Les autres appareils :

Les tablettes :

Comme un netbook mais plus fin, léger, avec clavier et écran tactile ; permet de visionner des documents, des photos, vidéos et livres numériques, d'écouter de la musique mais surtout de surfer sur Internet, jouer à des jeux vidéo, lire la presse, échanger des mail...

Exemples : iPad, iPad mini, Galaxy Tab, Surface...

Certaines marques permettent l'ajout d'un clavier, d'une station d'accueil pour plus de connections... et sont intermédiaires entre une tablette et un pc portable (le marché évolue beaucoup). Voici quelques modèles :

Taille de différents appareils : iphone - ipad - kindle

  • c) Les "gros" ordinateurs :

Les HPC (high performance computing) :

Ce sont des ordinateurs très puissants utilisés pour des calculs lourds ou pour le traitement de données volumineuses : prévisions météo, recherche, modélisation automobile, imagerie médicale...

Les serveurs :

Ils sont d'usage courant dans les entreprises, les institutions, la gestion de réseaux Internet...

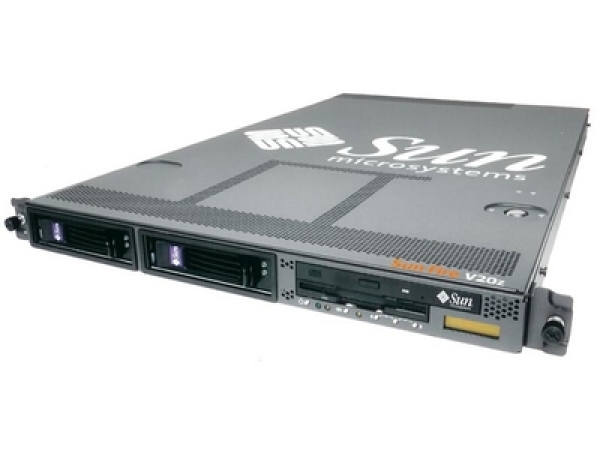

Serveur rack

  • d) Les autres appareils :

Les liseuses :

Comme une tablette mais sans clavier, plus léger et plus petit écran ; permet la lecture de documents et livres numériques ou ebook (même sous le soleil).

Exemples : Kindle, Nook...

Comparatif de liseuses

Comparatif

Ci-dessous l'évolution récente de l'utilisation des tablettes :

Utilisations d'une tablette

Les PDA :

Appelés aussi smartphones ou assistant numérique personnel (PDA) ces gsm "intelligents" peuvent surfer sur le net, gérer les mails, un calendrier et des applications diverses (GPS, appareil(s) photo et/ou vidéo...)

Exemples : iPhone, Galaxy

Les consoles portables :

PS3 ...

Avec lecteur blu-ray ou DVD, sans clavier ni écran et destinée à être branchée sur une TV numérique, ce sont des consoles surtout adaptées aux jeux.

Et si on démarrait le pc !

2.2. Les éléments matériels d'un PC (Hardware)

FondamentalLes 5 éléments

En pratique on distingue principalement dans un pc :

  • 1. L'unité centrale

  • 2. Les périphériques d'entrées

  • 3. Les périphériques de sorties

  • 4. Les périphériques utilisés à la fois comme entrées et sorties

  • 5. Les connecteurs ou ports

L'unité centrale (UC)

C'est le boîtier qui contient tous les éléments essentiels de l'ordinateur :

dans un pc de bureau on l'appelle tour ou mini-tour (1) s'il s'agit d'un boîtier vertical

et desktop pour un boîtier horizontal.

Le matériel ou hardware (pc tour)

Pour un pc portable c'est la partie qui reste à plat sur le bureau quand on ouvre l'écran.

Que fait l'UC ?

L'unité centrale (1) sert à traiter les données : on y trouve :

  1. la carte-mère connecte tous les composants internes et externes au processeur ;

  2. le processeur (CPU) est le « cerveau » de l'ordinateur : il réalise la plupart des calculs, en délègue une partie au processeur de la carte graphique (GPU) et sa puissance influence la rapidité du pc : la vitesse des processeurs actuels varie de 2,7 à plus de 4 GHz et les plus récents contiennent souvent plusieurs coeurs (core), nécessaires pour les systèmes d'exploitation Windows 7, 8 et 10 ;

  3. les autres cartes (carte graphique, carte son, carte réseau...) pour utiliser le Wifi et le Bluetooth ;

  4. l'alimentation avec un ou des ventilateurs ;

  5. le bouton « Power » ainsi que quelques voyants lumineux et/ou boutons ;

  6. sur les côtés : les prises (= ports ou connecteurs) pour brancher les périphériques ;

  7. les éléments de stockage qui enregistrent vos programmes et vos documents (textes, images, musiques, vidéos...).

    Leurs capacités seront expliquées plus tard. On distingue :

  • les mémoires provisoires (barrettes de mémoire RAM) : elles sont vidées quand on éteint le pc ; plus elle est importante, plus l'ordinateur travaille facilement et rapidement et plus il peut gérer des tâches différentes (dans les pc actuels on met de 8 à 10 Go) ;

  • les mémoires définitives qui conservent les données même après l'arrêt du pc :

- le disque dur : mémoire de masse magnétique qui stocke données et programmes. Les disques durs actuels peuvent avoir des capacités de stockage de 1 To/Tb (= 1000 Go/Gb) et plus, ce qui permet d'enregistrer un grand nombre de photos ou de films... Notez que pour regarder confortablement un film, votre processeur doit être puissant et rapide ;

- le disque SSD ou mémoire flash : la baisse du prix des SSD permet de les intégrer aux disques durs pour les rendre plus rapides au démarrage ;

- le disque dur hybride associe un disque dur habituel (par ex 1 To) et un disque SSD (mémoire flash par ex 256 Go) ;

- les lecteurs/graveurs de CD-ROM, de DVD et de BD (Blu-ray Disc) : ces disques optiques sont utilisés pour la plupart des logiciels et des produits multimédias (musique, vidéos, jeux...) ; on distingue les disques non inscriptibles (CD), inscriptibles une fois (CD-R) et ré-inscriptibles (CD-RW) ; dans les DVD on distingue les DVD-Rom ou DVD-R, inscriptibles une fois et les DVD-RW ré-inscriptibles ; en pratique on utilise des lecteurs/graveurs multi-formats.

- les lecteurs multicartes (pour lire ou écrire sur les cartes mémoire des appareils photos, caméras...)

NB : anciens supports : lecteur de disquettes, lecteurs ZIP, Iomega... (« super-disquette »), lecteurs à bandes magnétiques.

Évolution des prix des mémoires flash :

Graphique : évolution du prix d'une mémoire SSD (euros par gigaoctet)

Durée de vie des données enregistrées :

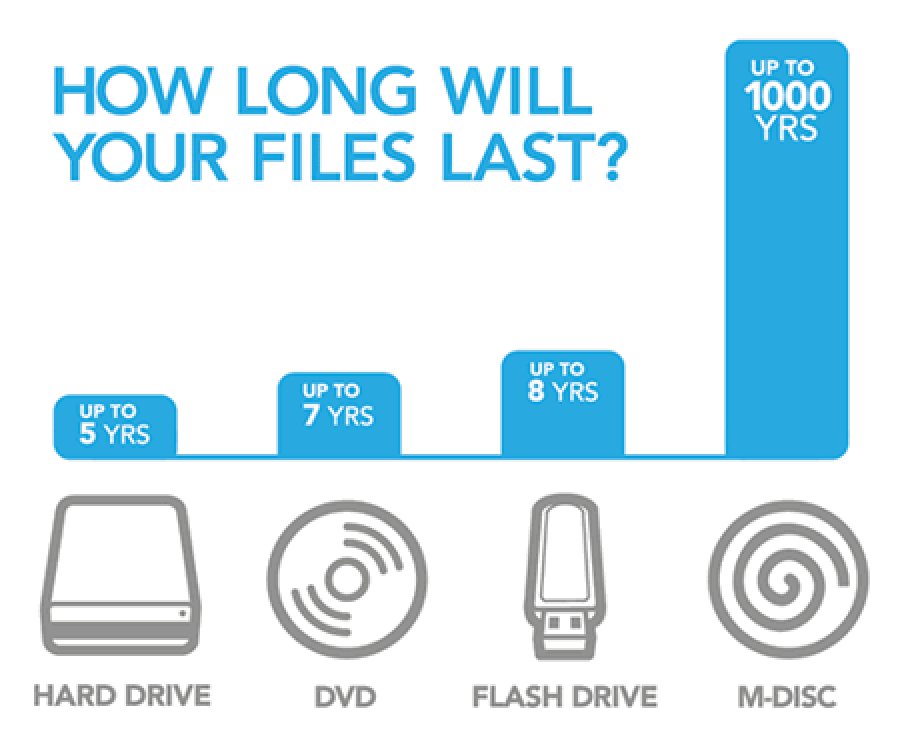

Durée de vie des données enregistrées

NB : M-disc est un nouveau disque optique, conçu pour durer très longtemps car les données sont gravées par un laser bien plus puissant que celui des graveurs classiques. M-disc existe maintenant dans 2 formats : DVD (4,7 Go) et Blu-ray (25 Go).

Ces disques sont lisibles sur n'importe quel lecteur DVD ou lecteur Blu-ray et sont bien sûr non-réinscriptibles.

Le graveur et les disques sont donc spécifiques. Source : http://www.mdisc.com/

2.3. Les périphériques

a) Les périphériques externes (pc de bureau)

En dehors de l'unité centrale (tour) on trouve les périphériques d'entrée et de sortie : exemples :

Pour une tour :

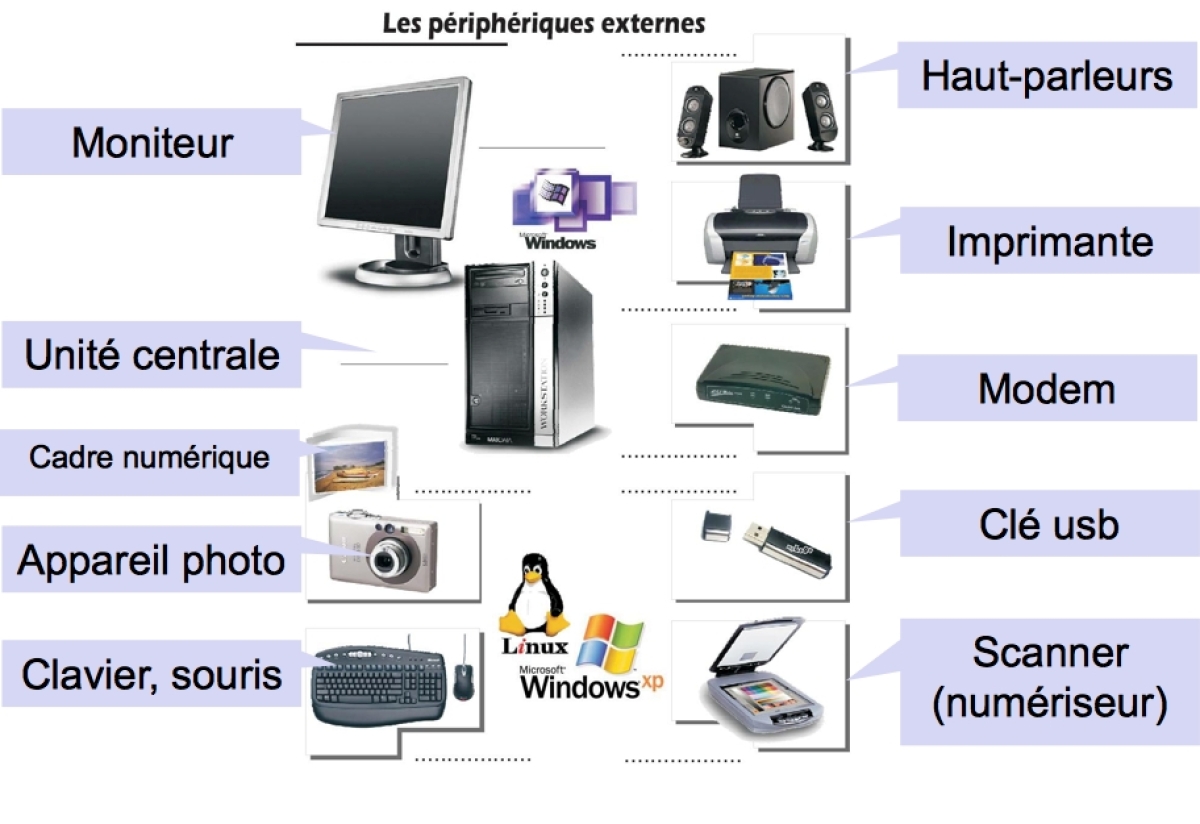

Périphériques externes (pc de bureau)

Et pour un pc portable :

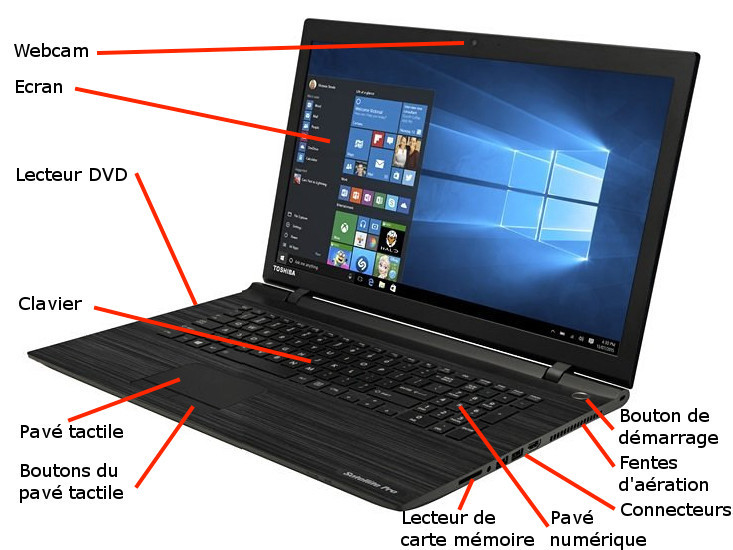

PC portable

b) Les périphériques internes (pc de bureau)

Dans la tour, on retrouve les composants suivants :

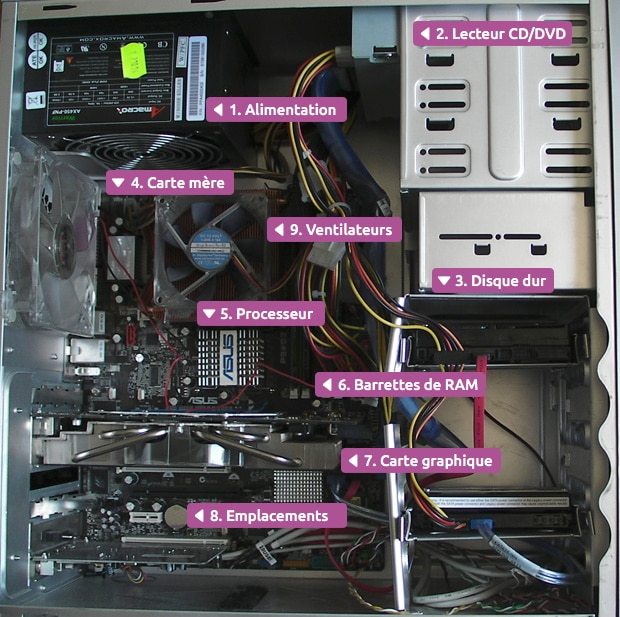

Périphériques internes (pc de bureau) : retrouvez les nomsou PC portable : intérieur

c) Les périphériques internes (pc portable)

Dans le pc portable, on retrouve certains composants plus spécifiques :

Périphériques internes d'un pc portable

d) Les périphériques externes (pc portable)

Les mêmes périphériques d'entrée et de sortie peuvent se brancher au pc portable : souris, clavier, imprimante, routeur, APN, ampli pour HP...

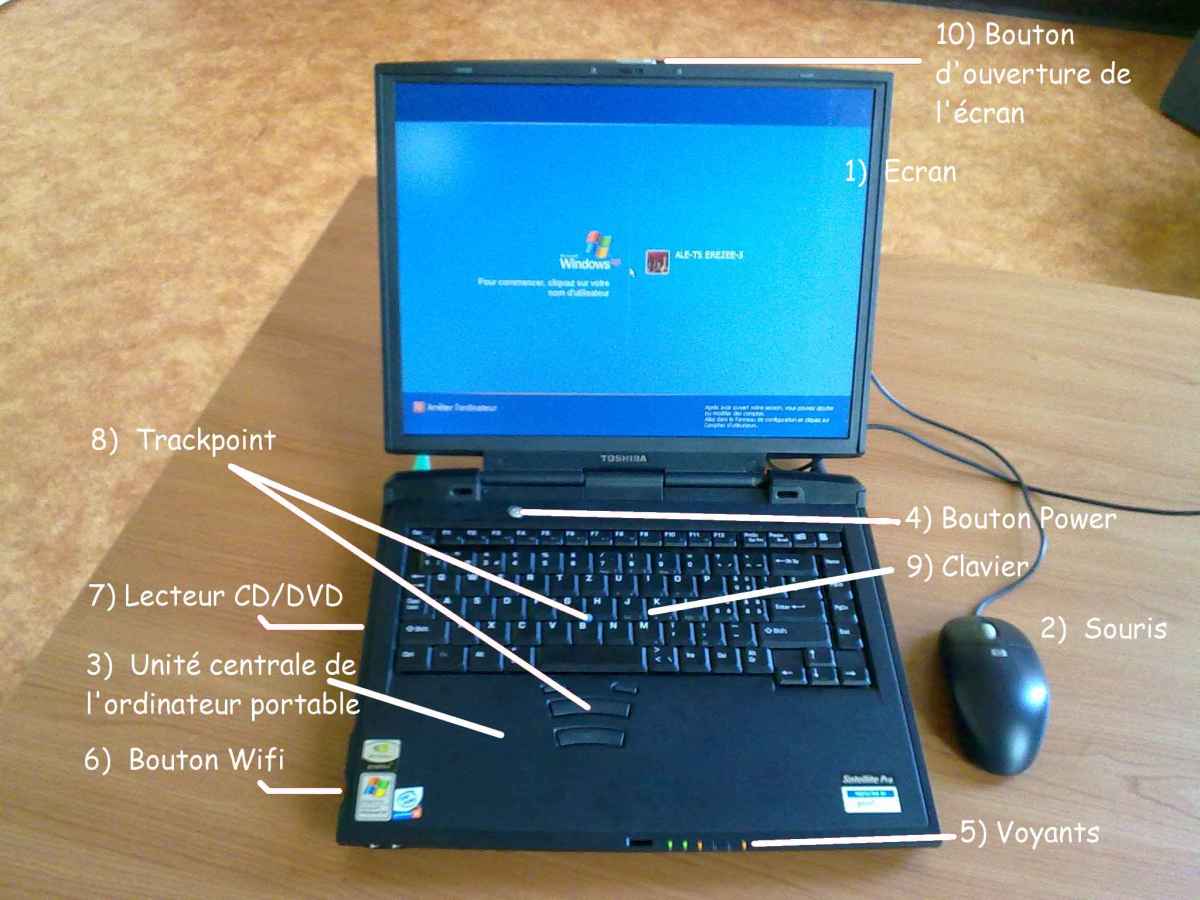

Pc portable Toshiba et souris (périphérique externe)

e) Les supports de stockage externes :

Disques durs externes, clés USB, mémoires-flash, cartes mémoire : tous permettent de transférer des données d'un pc à un autre et de conserver des données (sauvegarde...).

ComplémentEn savoir plus

Consulter le lexique wikipedia (cliquer sur ce lien à gauche ou sur le bouton en haut "Outils transverses").

2.4. Fonctions des périphériques

a) Les périphériques d'entrée

a1) Le clavier

C'est un élément indispensable pour communiquer avec le pc : il est composé de plusieurs parties :

  • le pavé alphanumérique (1 à 9 et 13) : touches alphabétiques et touches 1 à 9 (à gauche les 5 lignes du bas, zone bleue), comme une machine à écrire ;

  • le pavé numérique, comme une calculatrice (11) ; actif si le voyant « Num » est allumé, sinon l'activer avec la touche « Verr Num » ;

  • les touches de fonctions F1 à F12 pour accéder à des commandes spécifiques (16, zone orange) ;

  • le pavé directionnel : touches de mouvements : déplacer le curseur... (10, touches vertes)

  • le pavé multimédia, sur tous les certains claviers seulement (14 et 15)

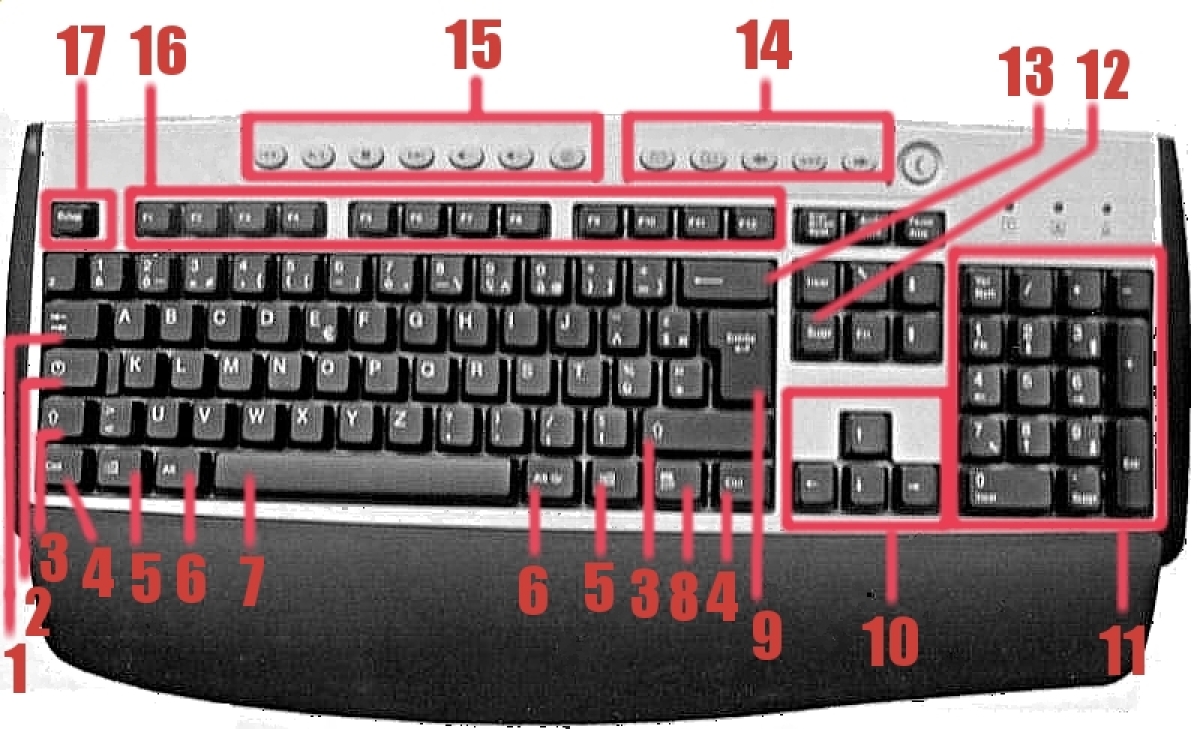

Clavier de bureau

Représentation des différentes zones du clavier :

Clavier d'un pc portable : zones de touches principales

a2) La souris :

Outil essentiel pour effectuer beaucoup d'opérations comme sélectionner ou déplacer un objet, du texte, démarrer une application...

Une souris est composée de plusieurs boutons :

le bouton gauche, le bouton droit et une roulette (ou molette) qui tourne dans 2 ou 4 sens afin de pouvoir, par exemple, parcourir un document sans devoir à chaque fois « cliquer » ;

La souris est symbolisée à l'écran par un pointeur (généralement une flèche) qui suit ses mouvements ; attention de ne pas confondre avec le curseur (barre clignotante dans Word...).

a3) Autres périphériques d'entrée :

- touchpad ou pavé tactile (remplace la souris sur les pc portables)

- tablette graphique (pour signatures...)

- pavé numérique, microphone, joystick, kinect, scanner, scanner à empreinte digitale, webcam, appareil photo, caméra, GSM, tableau blanc interactif, boîtier de vote interactif, photocopieur multifonctions...

b) Les périphériques de sortie

b1) L'écran ou moniteur : affiche le bureau et tout ce que vous pouvez y voir :

  • la taille de l'écran est donnée par sa diagonale exprimée en pouces : par ex :

- 11,6 pouces (= 29,5 cm) : tablette, netbook

- 15,6 pouces (= 39,6 cm) : ultrabook

- 17 pouces (= 43 cm) : pc de bureau

- 24 (= 61 cm) ou 27 pouces (= 68 cm) : pc multimédia ou utilisé pour le graphisme

  • on utilise en plus la définition de l'écran, exprimée en pixels : ex : 1920 x 1080 pixels... (en savoir plus...).

Différentes tailles d'écrans (source : Test-Achat mars 2013)

  • Certains écrans intègrent aussi des hauts-parleurs, des ports usb...

Pour les réglages de contraste, luminosité... l'écran possède quelques boutons mais le clavier peut les permettre aussi. NB : bien lire tous les messages des différentes boîtes de dialogue car le pc ne décide jamais des opérations à effectuer, il ne fait que suivre les instructions et demande parfois de confirmer ou de choisir une des options proposées.

b2) L'imprimante :

  • mono ou multifonctions (scanner, photocopieuse, lecteurs de carte mémoire, visionneuse de photos, imprimante DVD), laser ou à jet d'encre :

    Imprimante multifonctions à jet d'encre (couleur)

  • Les haut-parleurs :

    Intégrés ou non au boîtier

Chacun de ces périphériques envoie des données à l'utilisateur. Ils possèdent souvent aussi un bouton « Power ».

b3) Autres périphériques de sortie :

photocopieur multifonctions, vidéoprojecteur, visualiseur, imprimante 3D...

c) Les périphériques utilisés à la fois comme entrée et sortie

  • Clé USB (mémoire flash définitive mais facilement amovible)

    Clé-USB

  • Cartes-mémoire (pour photos... via un lecteur de carte externe ou intégré à votre pc)

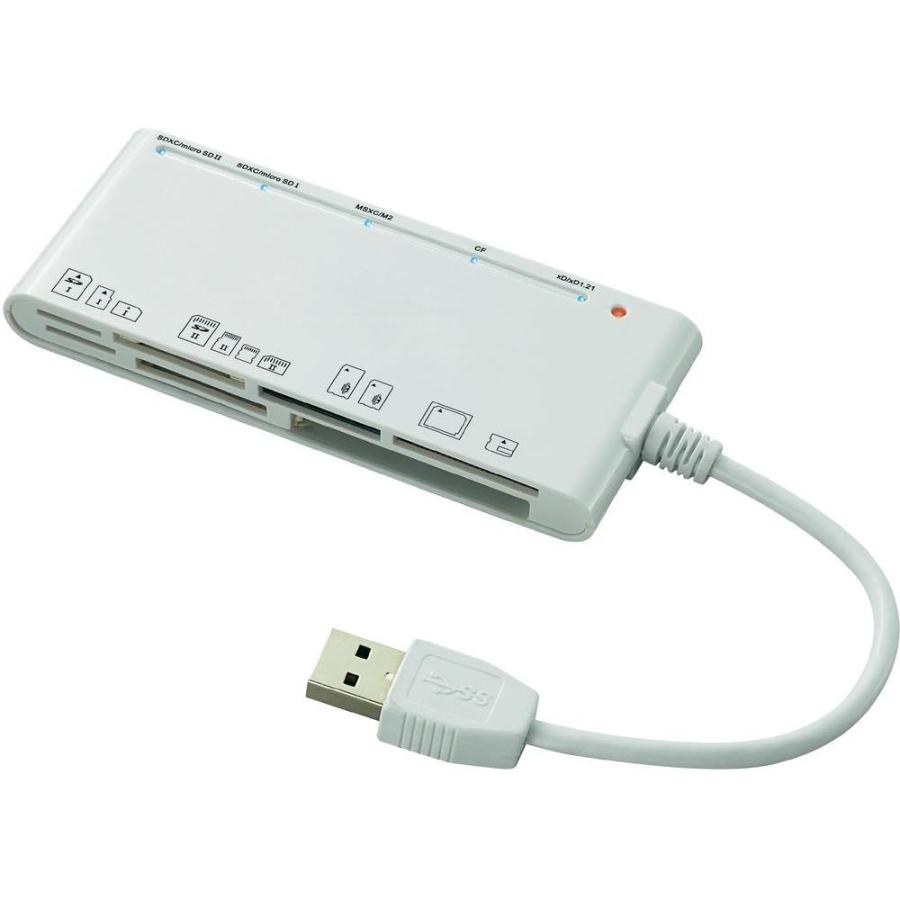

    Lecteur de carte mémoire (carte SD...) Lecteur multicarte (carte-mémoire usb)

2.5. Les ports ou connecteurs

Les connecteurs

Appelés aussi ports (USB, HDMI, FireWire, audio, vidéo, DVI, SD, LAN...), ce sont les prises pour brancher l'unité centrale aux périphériques externes et permettre ainsi le transfert des données.

Notez que les ports USB sont plug&play, càd que l'on peut les brancher "à chaud" sans éteindre le pc.

Quelques branchements habituels :

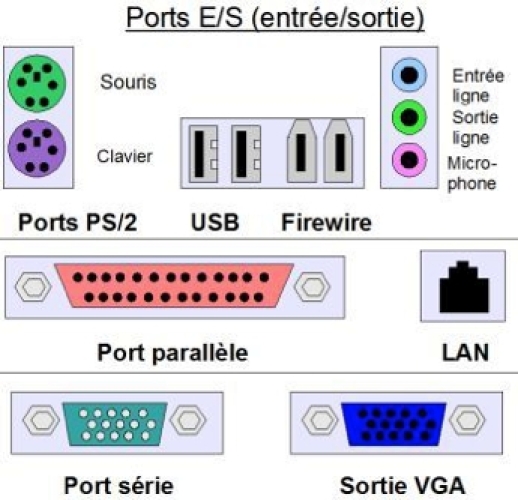

Connecteurs (pc de bureau)

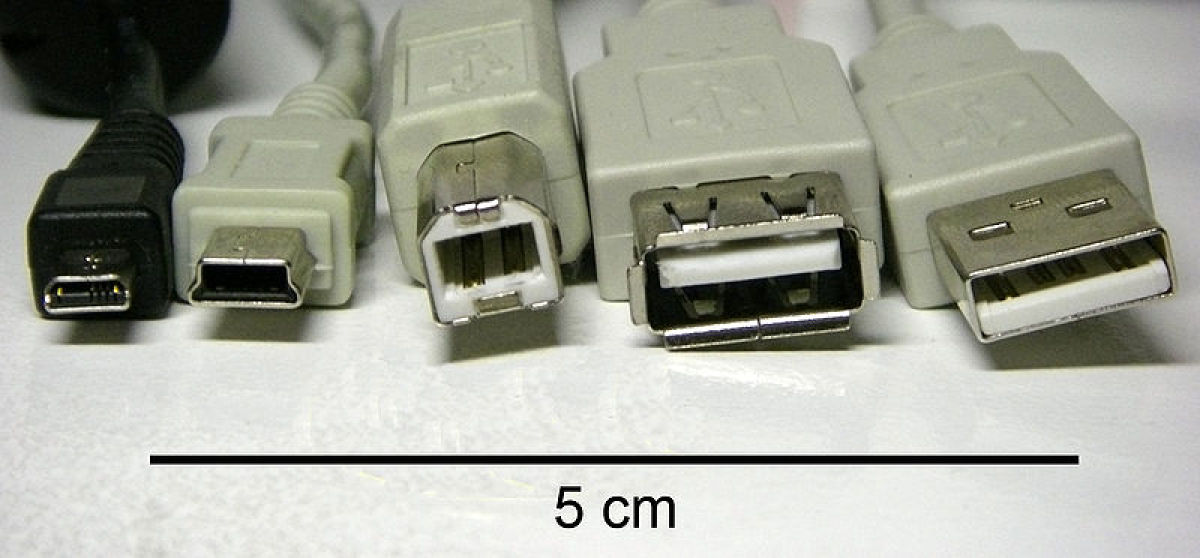

Les ports USB peuvent avoir différentes formes ; ils se reconnaissent par l'icône :Icône USB Ports USB

Ne pas confondre le port USB avec le port réseau (LAN) : même largeur mais pas la même hauteur.

Les ports HDMI destinés aux données vidéos :

Ports HDMI Icone_HDMI

Les ports pour cartes mémoire :

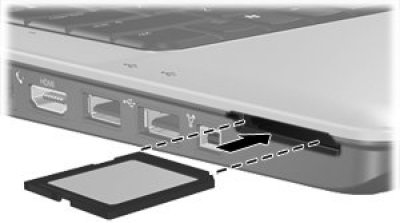

Lecteur de carte interne2 Lecteur de carte-mémoire pour une imprimante

Les connexions pour les réseaux Internet et téléphonique :

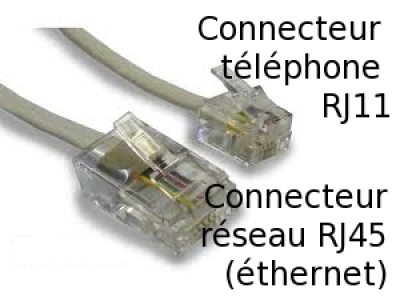

Port téléphone et réseau

2.6. Comparatif et conseils d'achat

Comparons les types de pc :

Avantages et inconvénients

Type de pc

Prix moyen (Eur, 2017)

Avantages

Inconvénients

PC de bureau (tour)

300-2500

Évolutif (ajout de cartes d'extension dans le boîtier, autre écran...), bien équipé, beaucoup de connections

PC principal

Ajouter le prix de l'écran

Volumineux, non transportable,

consomme plus que les portables

PC Portable et

ultrabook

400-2500

Mobilité (poids réduit)

Performances

Qualité vidéo

Consommation faible

PC principal

Pas facile pour remplacer ses pièces

Attention à la batterie

Connections parfois pas faciles, son parfois moindre

Pavé numérique souvent séparé

Netbook

200-500

Petit et maniable

Rapide au démarrage

Prix

Rien à connecter

Consomme très peu

Non-évolutif

Clavier/écran petits

Pas de lecteur CD/DVD

Connections, son

Performances limitées

Applications réduites

Tablette

200-1300

Petit et maniable, rapide au démarrage

Bibliothèque d'applications en ligne

Consomme très peu, certaines tablettes sont évolutives (clavier, station d'accueil...), prix

Écran tactile, double caméra

Mono-utilisation

Son moyen

Moins lisible au soleil, plus encombrant qu'une liseuse

Branchements

Tout-en-un (All in one)

600-2000

Performances comme les pc de bureau mais consommation moindre

Prend moins de place

Peu évolutif

Carte graphique peut être moyenne

Connections parfois pas faciles

PDA ou Smartphone

150-900

Tout en un (gsm, agenda, photo...)

Écran tactile, interactivité

Prix, batterie

Confidentialité si vol ou perte

Console portable

160-530

Jeux vidéos

Lecteur multimédia

Uniquement pour jeux

Applications internet limitées

Liseuse

70-230

Plus léger qu'une tablette, bien adapté à la lecture de documents et de livres numériques (ebook), même sous le soleil

Pas de clavier

Non-évolutif

Peu ou pas de branchements

Résumons les critères pour choisir un pc :

Est-il évolutif ?

Peut-on ajouter un équipement  ?

Mémoires, graveur DVD, clavier externe, hauts-parleurs, ports...

Performances (son)

Comfort (grandeur de l'écran, du clavier, pavé numérique...)

Prix

Volume (encombrement, transport, poids)

Consommation

Durée de vie (type de batterie, transport...)

Exemples de publicité :

Comparatif pc portables Asus

Conclusion :

  • Un ordinateur de bureau, portable ou tout-en-un est souvent évolutif : certains éléments du boîtier sont remplaçables : changer le processeur pour améliorer la puissance, ajouter de la mémoire pour augmenter la vitesse, ajouter des éléments internes... Par contre dans un netbook, une tablette, un PDA... on remplace rarement un composant : dans certains modèles, on peut juste ajouter une carte mémoire ou y connecter certains périphériques (voir le tableau comparatif ci-dessus). Mieux vaut donc bien vous renseigner avant d'acheter et choisir un magasin avec du personnel expérimenté et un bon service après-vente.

  • Demandez-vous ce que vous avez l'intention de faire avec votre machine : votre courrier, surfer sur Internet, jouer, apprendre, communiquer, retoucher vos photos, travailler... Vous pourrez ainsi mieux choisir parmi les offres des magasins

  • Comparaison-tablettes-ebooks-et-netbooks
