Module 3 Bureautique : Word 2010 - Writer 4 (Bases)

1) Insérer une forme géométrique :

Différentes formes sont disponibles : ligne, rectangle, formes de base, symboles, flèches, formes d'organigrammes, légendes, étoiles, fontwork...

Si aucun bouton de mise en forme de Dessin n'apparaît sous ou autour de la zone de texte, affichons d'abord la barre d'outils Dessin : menu Affichage / Barre d'outils / cocher Dessin :

Voir l'exemple du formateur : odt

Méthode et exemple :

• Ouvrez un nouveau document Texte

• Si vous tapez du texte, placez le curseur où mettre la forme.

• Cliquez G une fois sur une forme, par exemple Ligne, puis cliquer-glisser pour dessiner une ligne dans la zone de texte ;

• pour un rectangle cliquez sur Rectangle puis cliquer-glisser en diagonale pour dessiner un rectangle ;

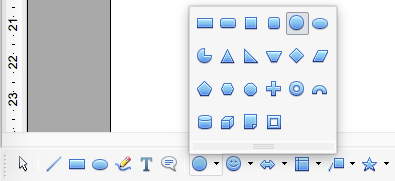

• pour choisir une forme de base, cliquez sur la petite flèche à droite du bouton Formes de base puis cliquez sur Cercle par exemple puis cliquer-glisser en diagonale pour dessiner un cercle ;

• Votre dessin sera ancré au paragraphe et aura l'adaptation de texte "Continu" : vous pouvez ainsi le déplacer où vous voulez. Nous verrons ci-dessous comment ajuster le texte autrement.

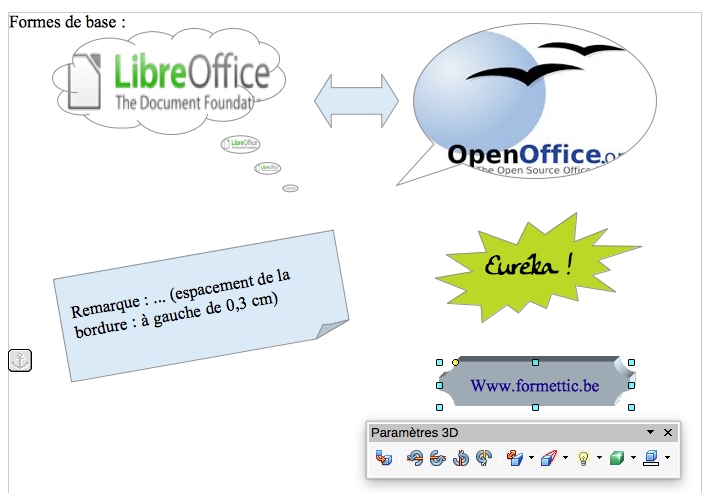

Exemple avec une forme de base:

2) Autres formes prédéfinies :

Symboles :

Flèches :

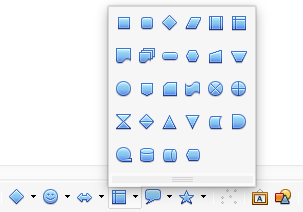

Organigrammes :

Légendes et bulles :

Étoiles et bannières :

3) Modifier la forme (taille, aspect) :

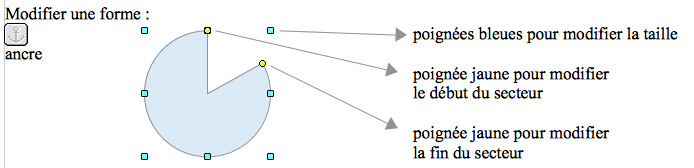

Sélectionner la forme pour faire apparaître les 8 poignées vertes puis :

- cliquer-glisser sur l'une des poignées bleues pour agrandir ou réduire les dimensions de la forme (sur un coin : proportionnellement ;sur un milieu : avec déformation) :

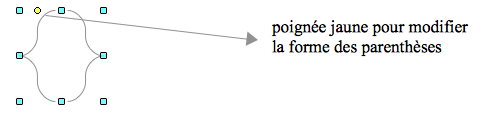

- cliquer-glisser sur la/les poignées jaunes pour modifier une des caractéristiques de la forme :

- utiliser les boutons de la barre d'outils pour d'autres effets :

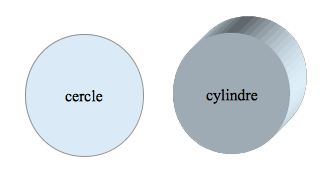

Exemple : (Dés)activer l'extrusion : pour donner une forme 3D à la forme de base (un cercle devient un cylindre par exemple) :

----Cercle avec texte ------- Cercle avec extrusion et texte

4) Ajouter du texte dans la forme automatique :

Si le curseur clignote dans la forme quand vous la créez : taper le texte voulu, mettre en forme ;

Si le curseur n'apparaît pas : double-cliquer dans la forme ou cliquez en dehors puis à nouveau dans la forme puis ajouter le texte.

5) Faire pivoter une forme :

Sélectionner la forme avec un clic droit :

• Position et taille / onglet Rotation / ajuster la valeur de l'angle ;

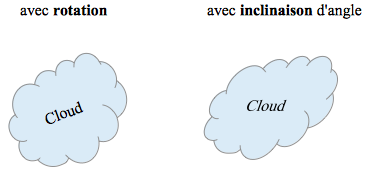

• NB via le module Dessin vous pouvez incliner un objet : cliquer une 2è x sur la forme pour faire apparaître les poignées rouges : cliquer-glisser une poignée pour modifier l'inclinaison de la forme :

Exemples :

Exemples :

6) Modifier la ligne extérieure (bordure) :

Sélectionner la forme pour faire apparaître les 8 poignées puis :

- utiliser le volet latéral : Largeur, Couleur, Style, Transparence, Flèches, Style d'angle, Style d'extrémité

ou le clic droit / Ligne ou Ligne à main levée / choisir les paramètres voulus :

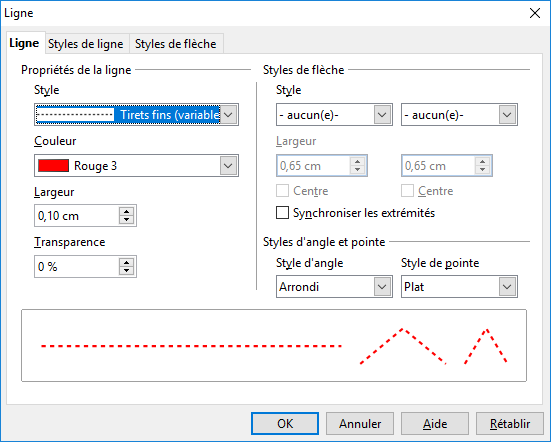

onglet Ligne : style, couleur, largeur, flèches, styles d'angle et de pointe :

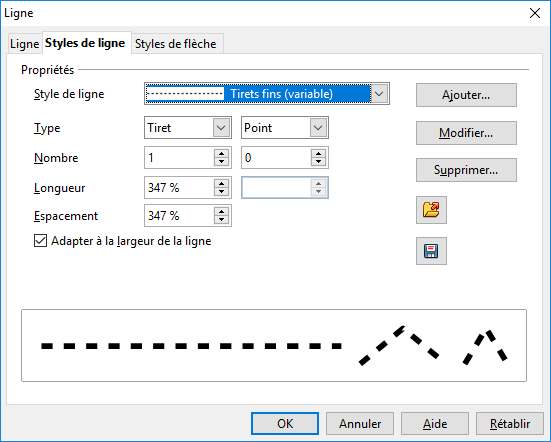

onglet Styles de ligne : style, type, nombre, longueur, espacement :

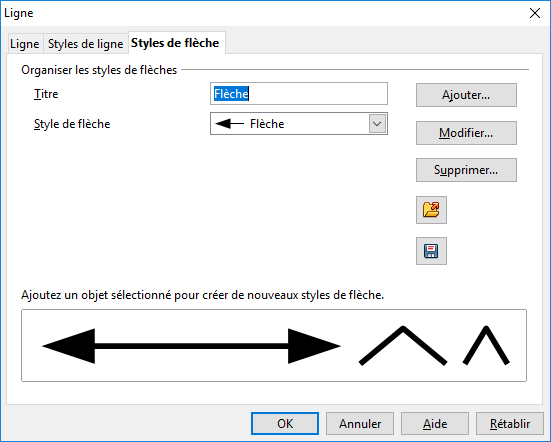

onglet Styles de flèches : titre, style de flèche :

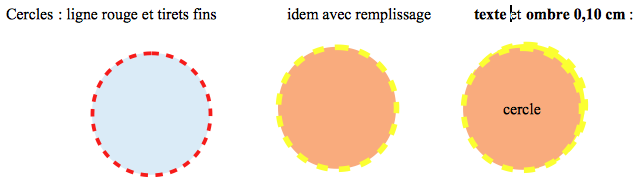

Exemples :

Changer le remplissage de la forme :

- utiliser le volet latéral : Type de remplissage, Couleur, Transparence

ou le clic droit / onglet Remplissage / Remplir : choisir un des remplissages possibles : Couleur, Dégradé, Hachure, Bitmap / choisir ensuite une couleur, un dégradé, une hachure ou un fichier bitmap / OK :

- selon l'onglet choisir les paramètres :

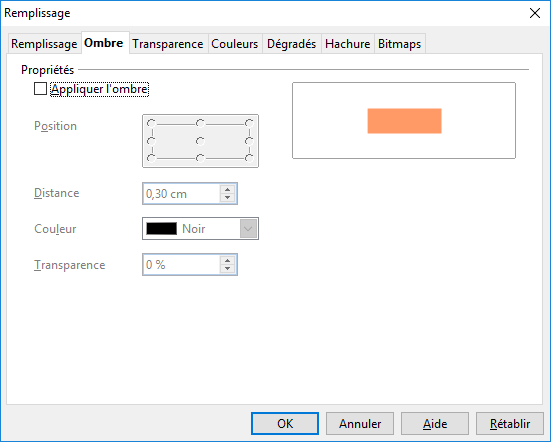

onglet Ombre : cloquer sur Appliquer l'ombre et choisir la position, la distance, la couleur, la transparence :

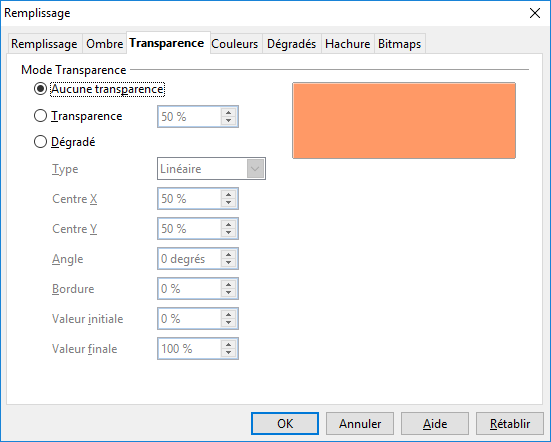

onglet Transparence : cocher un des 3 possibilités : aucune transparence, transparence ou dégradé :

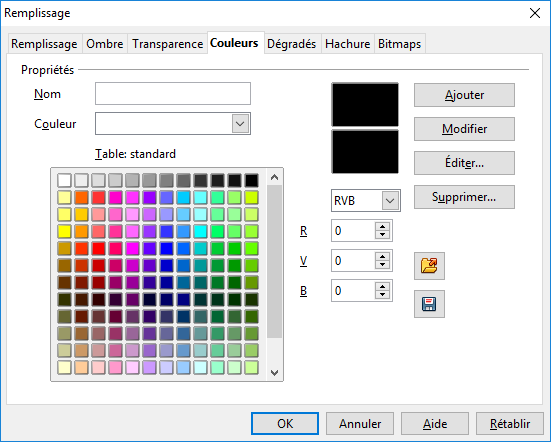

onglet Couleurs : choisir la couleur (suivant le nom, la table ou le code RVB ou CMJN :

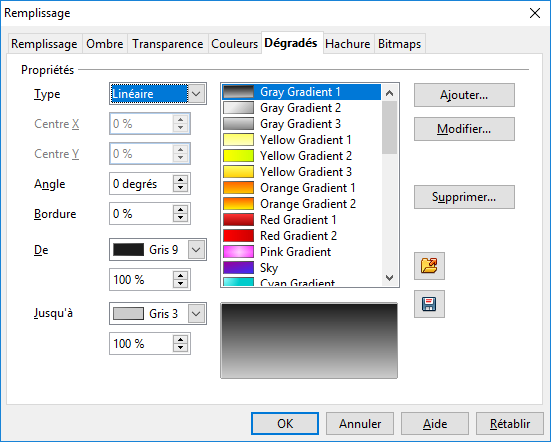

onglet Dégradés : choisir le type, l'angle, la bordure, la couleur et la transparence De et Jusqu'à :

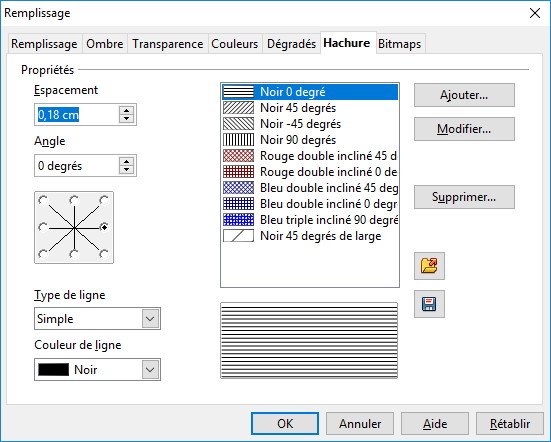

onglet Hachure : choisir l'espacement, l'angle, le type de ligne et la couleur de ligne :

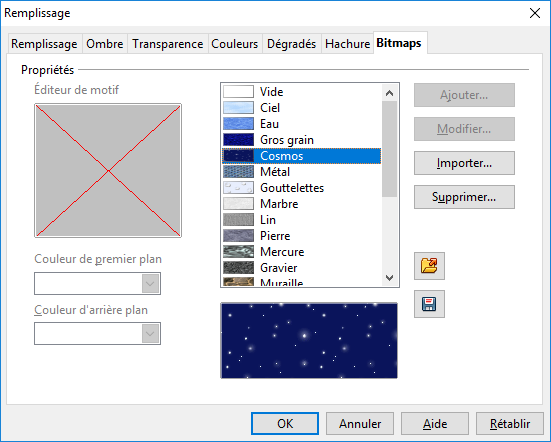

onglet Bitmaps : choisir le motif ou créer votre motif, la couleur de premier et d'arrière-plan :

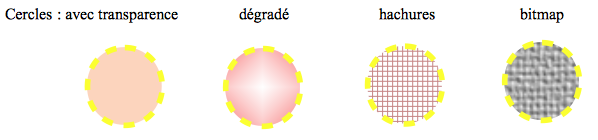

Exemples :

Changer la position du texte :

- utiliser le volet latéral ou le clic droit / Texte

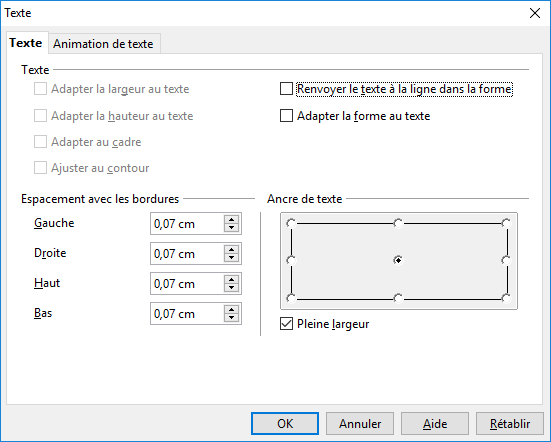

onglet Texte : choisir la position (ancre de texte), l'espacement avec les bordures, cocher Renvoyer le texte à la ligne dans la forme ou Adapter la forme au texte... :

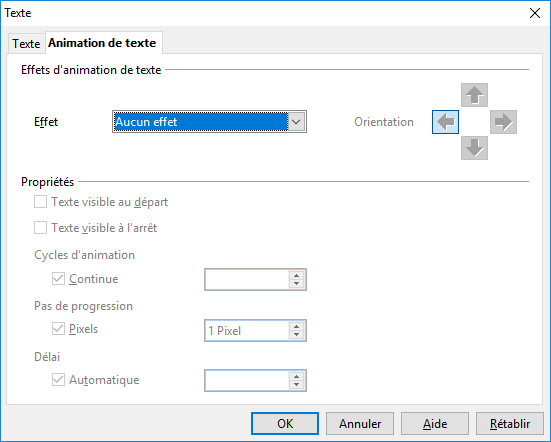

onglet Animation de texte : choisir l'effet, l'animation et les propriétés :

Exemples :

Changer la position et la taille de la forme :

- utiliser le volet latéral : Largeur, Hauteur, Proportionnel ou non, Rotation

ou le clic droit / Position et taille :

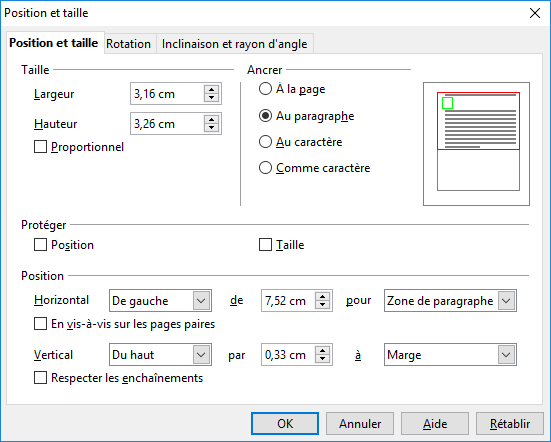

onglet Position et taille : choisir la taille (souvent on coche Proportionnel), l'ancre, la protection, la position :

onglet Rotation : choisir le point de pivot et l'angle de rotation :

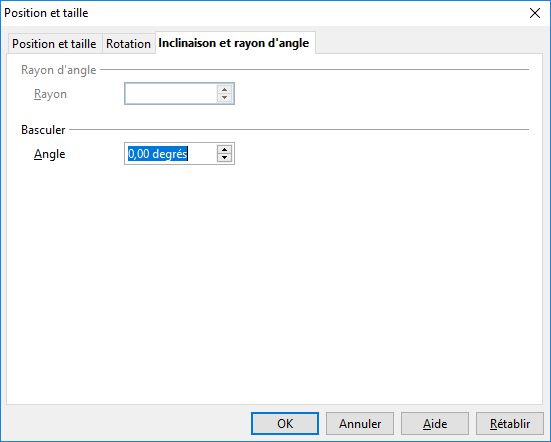

onglet Inclinaison et rayon d'angle : choisir l'angle et, dans certains cas, le rayon d'angle :

Exemples :

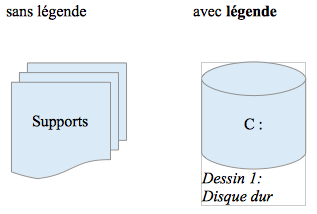

Ajouter une légende à la forme (ou à l'image, la photo) :

- clic droit sur la forme ou l'image / Légende :

7) Ajouter du texte :

• Dans la barre d'outils Dessin, cliquer sur puis encoder le texte

• Ajuster les paramètres comme expliqué ci-dessus, avec un clic droit : ligne, texte (défilant...), rotation :

8) Ajouter une légende au texte :

• Dans la barre d'outils Dessin, cliquer sur

• Ajuster la position et ajouter éventuellement du texte.

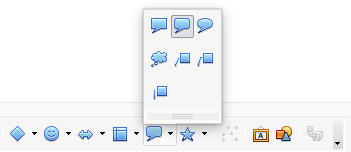

• D'autres formes de légendes sont disponibles :

• Cliquez sur la petite flèche à droite du bouton Légendes puis cliquez sur Nuage, par exemple, puis cliquer-glisser en diagonale pour dessiner un nuage comme légende.

9) Changer l'ordre et grouper des éléments :

a) Lorsqu'il y a plusieurs éléments de dessin (photos, dessin de la galerie, formes) qui se superposent, on peut les placer en avant-plan ou en arrière plan :

Clic droit, Disposition, Envoyer à l'arrière ou à l'avant

Exercice avec le formateur : OOO4

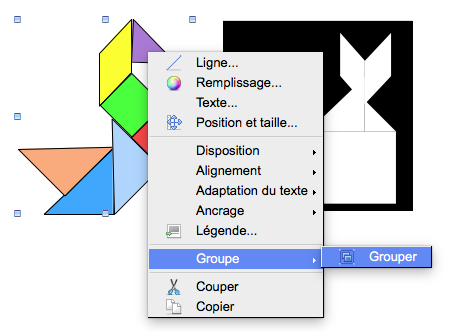

b) Les formes peuvent aussi être groupées (pas les photos ni les dessins de la galerie) :

Appuyer sur la touche CTRL + clic G sur chaque forme puis clic droit / Groupe / Grouper

Pour séparer les éléments : clic droit / Groupe / Dissocier :

Exemple :

10) Aligner les formes :

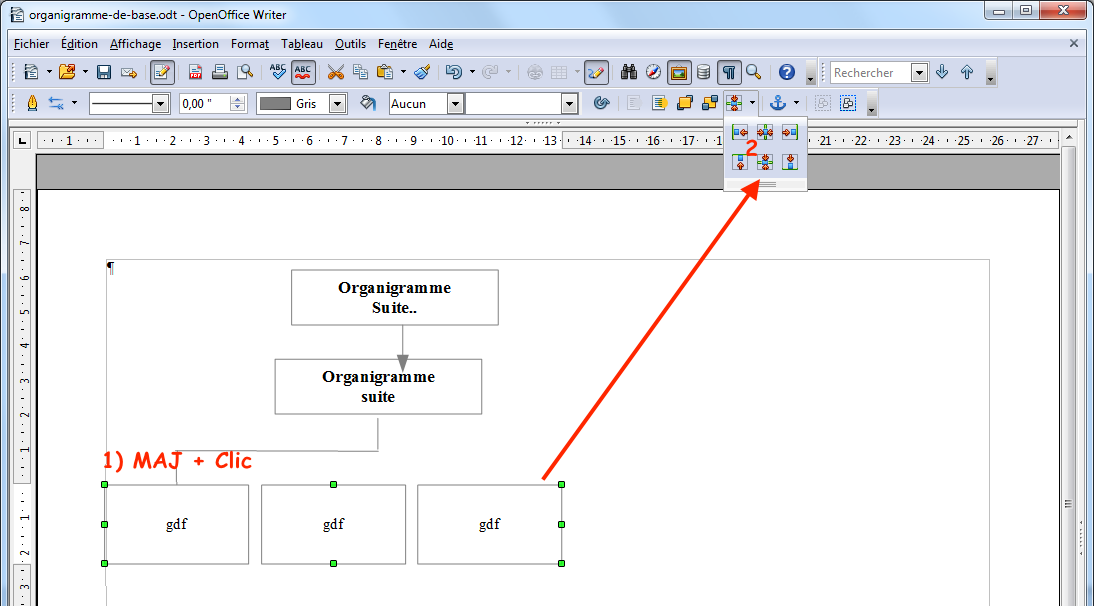

Sélectionner chaque forme avec la touche MAJ (SHIFT) enfoncée puis, cliquer sur le bouton Alignement de la barre d'outils Propriétés de l'objet Dessin :

11) Travailler avec des formes dans un document Dessin :

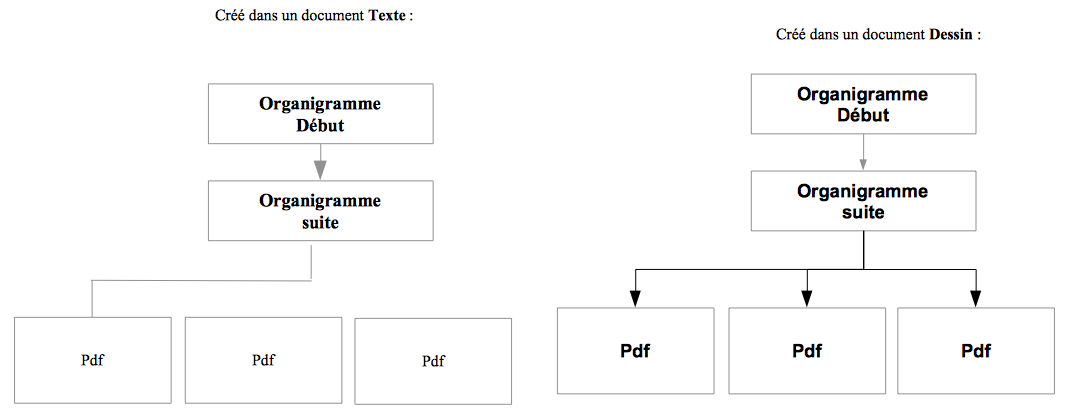

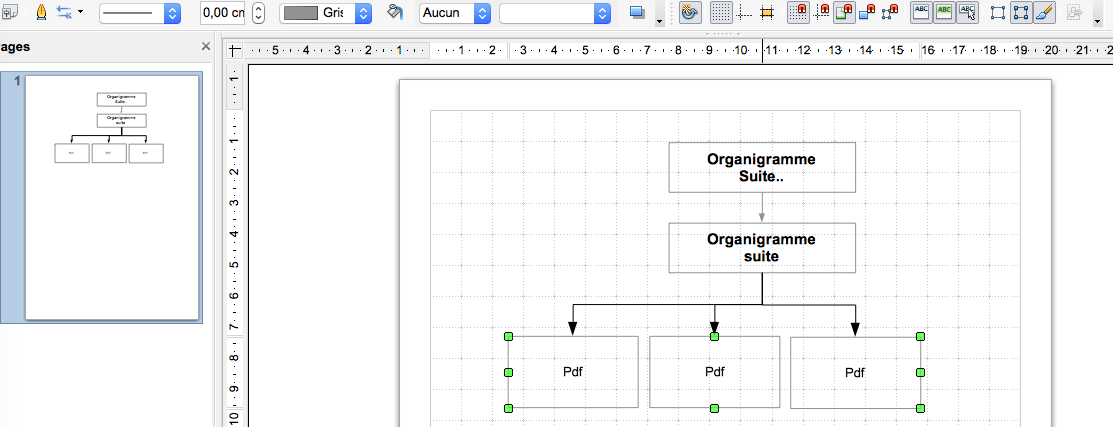

Pour vous faciliter la tâche et avoir accès à d'autres boutons (connecteurs...), il est préférable de créer l'organigramme dans un document Dessin (Fichier/Ouvrir/Document/dessin) puis de le copier/coller dans un document Texte :

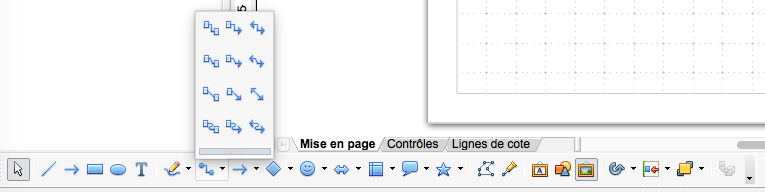

Connecteurs :

Alignements :

Exemple :

Exercices (§ 10)
