1.3. Gérer les couches
1) Utiliser les couches
But : permettre de créer des pages avec des fonds différents et des images complexes en empilant des figures plus simples sur chaque couche. La partie d'une couche qui ne contient aucun objet est transparente. On peut ajouter autant de couches que l'on veut. Les couches sont communes à toutes les pages d'un dessin.
Chaque couche possède plusieurs propriétés :
- visible ou masquée
- imprimable ou non
- verrouillée ou non.
Par défaut un nouveau document contient trois couches que l'on ne peut ni renommer ni supprimer.
Voici la manière habituelle de les utiliser :
Mise en page : pour placer les titres, texte et objets de chaque page.
Contrôles : toujours au-dessus des autres, on y mets les boutons et les autres contrôles.
Lignes de côte : pour placer les lignes de côte d'un objet, si nécessaire.
2) Ajouter une couche

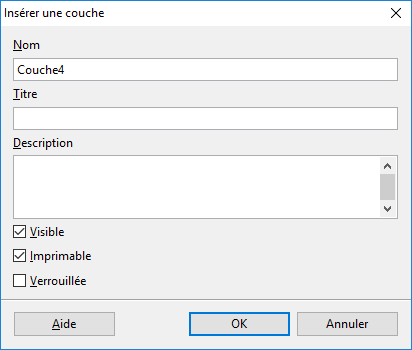

Menu Insertion / Couche ou clic droit sur l'onglet de n'importe quelle couche, sous l'espace de travail / Insérer une couche. La boîte de dialogue Insérer une couche s'affiche :
Donnez un nom, un titre et une description à la couche et cochez les propriétés voulues :
Une couche masquée est toujours visible dans la Barre de couches, mais son nom est en bleu. Pour basculer rapidement entre l'état Visible/Invisible d'une couche, faites Maj+Clic sur le nom de la couche. Vous ne pouvez pas changer l'ordre des couches dans cette barre.
NB :
Les couches ne définissent pas l'ordre d'empilement des objets sur une page, sauf pour la couche Contrôles qui est toujours devant les autres. L'ordre d'empilement des objets est déterminé par la séquence de leur création. Pour le modifier : menu Modifier / Disposition.
