Le module Dessin d'OpenOffice 4, aussi pour la PAO

2.4. Courbes, polygones, lignes à main levée

2.4.1. Courbes et les polygones

2.4.1.1. Courbes et polygones

- Pour dessiner une courbe ou un polygone, cliquez sur l'icône Courbe Courbes (lignes à main levée)de la barre d'outils Dessin.

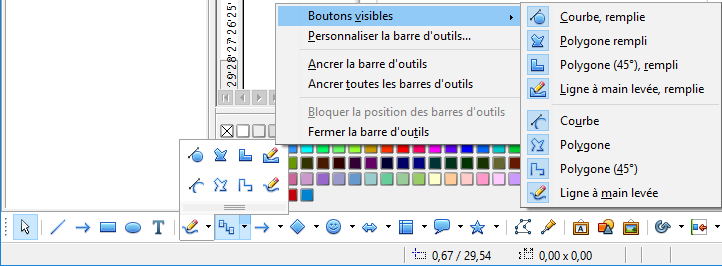

- cliquez sur le petit triangle à droite de l'icône Courbe Courbes (lignes à main levée) pour pouvoir choisir d'autres formes :

Courbes

NB la fenêtre s'appelle Lignes si elle est détachée du la barre d'outils.

- L'icône du dernier outil utilisé restera dans la barre d'outils Dessin pour faciliter sa réutilisation.

- Quand on pointe une icône une infobulle indique sa fonction (voir ci-dessus).

- En appuyer la touche MAJ les lignes sont tracées avec des les angles à 45 ou 90°.

2.4.1.2. Tracer des courbes

- Choisir l'icône Courbe Courbeou Courbe, remplie Courbe remplie ;

- Cliquer et garder enfoncé le bouton gauche de la souris pour créer le point de départ de la courbe ;

- Maintenir le bouton G enfoncé et faites glisser le curseur pour tracer une ligne droite à partir de ce point de départ ;

- Relâchez le bouton G de la souris et déplacez le curseur pour infléchir la ligne droite en une courbe.

- Cliquez pour fixer la courbe dans la page  ;

- Pour continuer la ligne déplacer le curseur de la souris et cliquer pour fixer le point d'angle suivant ;

- vous pouvez infléchir la ligne obtenue en gardant le bouton G de la souris enfoncé et en le faisant glisser jusqu'à obtenir ce que vous désirez ;

- Pour terminer la courbe, faites un double-clic.

- Pour une courbe remplie le dernier point de la courbe rejoint son point de départ et se remplir de la couleur standard. Une courbe non remplie n'est pas refermée à la fin du tracé.

2.4.1.3. Tracer des polygones

- Choisir l'icône Polygone Polygoneou Polygone, rempli Polygone, rempli;

- Cliquer et garder enfoncé le bouton G de la souris pour créer le point de départ du polygone ;

- Garder le bouton de la souris enfoncé et faites glisser le curseur pour tracer la première ligne.

- Déplacez le curseur pour dessiner la ligne suivante ;

- Chaque clic de souris va déterminer un point d'angle et permettra de dessiner une autre ligne ;

- Un double-clic termine le polygone ;

- Dans un polygone rempli le dernier point d'angle rejoint son point de départ et se remplir avec la couleur standard. Un polygone non rempli n'est pas refermé à la fin du tracé.

2.4.1.4. Tracer des polygones à 45°

- Choisir l'icône Polygone (45°) Polygone à 45°ou Polygone (45°), rempli Polygone à 45°, rempli;

- Les polygones à 45° se tracent comme les autres polygones, mais les angles entre les lignes sont limités aux multiples de 45 degrés. Par contre, si le polygone à 45° est fermé, la ligne tracée automatiquement pour refermer la figure peut former des angles non multiples de 45 degrés.

NB : En appuyer la touche MAJ durant le tracé d'une courbe ou d'un polygone, les angles seront limités aux multiples de 45 degrés.

2.4.2. Lignes à main levée

2.4.2.1. Tracer des lignes à main levée

L'utilisation de l'outil Ligne à main levée est similaire au dessin sur un papier avec un crayon :

- Choisir l'icône Ligne à main levée Courbes (lignes à main levée)ou Ligne à main levée, remplie Ligne à main levée, remplie ;

- Cliquez et gardez enfoncé le bouton gauche de la souris puis faites glisser le curseur pour dessiner la ligne que vous voulez ;

- Pour terminer la ligne, relâchez simplement le bouton : il n'est pas nécessaire de double-cliquer.

Pour une ligne à main levée remplie le point d'arrivée rejoint par une ligne droite le point de départ et l'objet se rempli avec la couleur standard.
